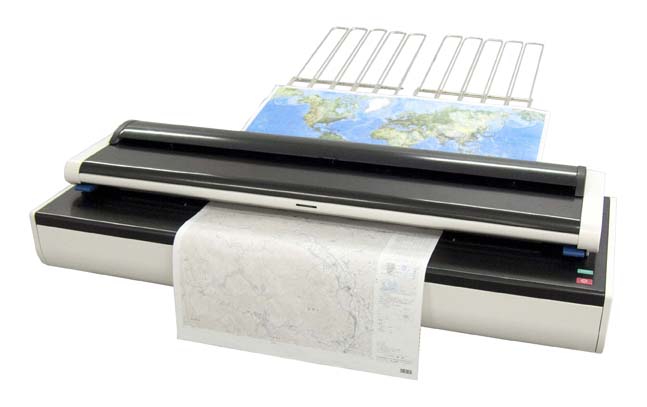

Інженерний сканер А0 формату KIP 2300

Сканер KIP 2300 виконаний компактно, що дозволяє встановлювати його не тільки окремо, але і зверху принтера, що входить до складу широкоформатної інженерної системи.

Сканер KIP 2300 може сканувати як чорно-білі, так і кольорові документи шириною до 1066 мм (42 дюйми), при цьому ширина зчитування складає 914.4 мм (36 дюймів). Високі технічні характеристики та професійне програмне забезпечення дозволяють використовувати сканер для обробки всіх видів широкоформатної документації: фотозображення та бізнес-графіка, аерофотознімки та геодезичні карти, технічні креслення, схеми та діаграми, архітектурні та будівельні плани тощо.

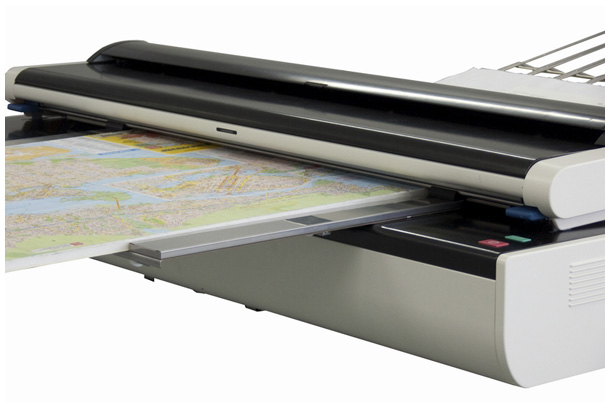

Унікальність конструкції нового сканера KIP 2300 полягає в наявності 2 трактів для оригіналів, що скануються. Завдяки цьому сканер дозволяє сканувати як паперові листові оригінали, так і жорсткі оригінали (наприклад, документи, наклеєні на картонні планшети тощо).

Верхній тракт для оригіналів призначений для сканування листових оригіналів (допустима товщина оригіналу – 0.05 – 0.1 мм), що подаються зображенням нагору, що дуже зручно для оператора, який бачить зображення та його орієнтацію. Листові оригінали можна подавати і в нижній тракт (товщина документа при цьому може становити від 0,05 мм до 1,5 мм) зображенням вниз, а для сканування жорстких оригіналів (товщиною до 16 мм) призначений тільки нижній прямий тракт. Сканер KIP 2300 автоматично визначає товщину жорстких оригіналів.

Нова технологія KIP Tru Speed ​​забезпечує сканування без затримок, пов'язаних із недостатньою швидкістю передачі даних. Сканер KIP 2300 має два інтерфейси для підключення до комп'ютера. За допомогою інтерфейсу USB 2.0 сканер KIP 2300 приймає команди з комп'ютера та передає дані, тобто забезпечується повнофункціональна робота. Для досягнення максимальної швидкості передачі даних (до 2.38 GB/с), що особливо важливо при скануванні кольорових зображень, використовується додатково другий високошвидкісний інтерфейс HIL (High-speed Image Link). При роботі сканера KIP 2300 з контролером System K принтера KIP різниця не така істотна і сходить практично нанівець при зменшенні роздільної здатності сканування.

Як джерело освітлення оригіналу використовується лінійка світлодіодів білого світіння, що виключає необхідність тривалого прогрівання сканера для стабілізації характеристик флуоресцентної лампи та деградацію оригіналу під впливом ультрафіолетового компонента випромінювання лампи. Поєднання зображень, калібрування балансу білого та чутливості елементів запису зображень здійснюється автоматично, що зводить до мінімуму обслуговування сканера. Легкознімне скло оригіналів може бути дуже швидко замінене у разі його пошкодження.

Новий сканер KIP 2300 автоматично визначає розмір оригіналу. Причому програмне забезпечення сканера підтримує два режими визначення розміру - "Стандартний" та "Точний". Якщо увімкнено режим «Стандартний» і сканується оригінал розміром, наприклад, 835 х 1170 мм, його формат буде визначений, як А0 (841 х 1189 мм). А якщо увімкнено режим «Точний», то певний розмір (і обсяг файлу сканування) точно відповідатиме фактичному розміру оригіналу (у нашому прикладі – 835 х 1170 мм).

Як і інші CCD сканери KIP, KIP 2300 використовує унікальну технологію адаптивного придушення фону реального часу KIP RTT (Real Time Thresholding). Ця технологія розроблена для вирішення завдань промислового сканування з метою отримання чистих, придатних до подальшого використання зображень з будь-якого оригіналу, навіть дуже поганої якості, і дозволяє з величезного розмаїття графічної інформації, що розрізняється за якістю, що міститься у вихідному малюнку, виділити дані, що подаються в цифровій формі для подальшого архівування, обробки та репродукції зображень. Отриманий графічний файл має розмір не більший, ніж у результаті стандартного сканування. Дана технологія дозволяє отримувати якісні електронні копії з паперових оригіналів навіть дуже поганої якості, якими рясніють архіви документів, випущених роки і десятиліття тому, обробляючи «складні» оригінали безпосередньо в процесі сканування, прибираючи фон, очищуючи від графічного «шуму», контролюючи контраст. зображення).

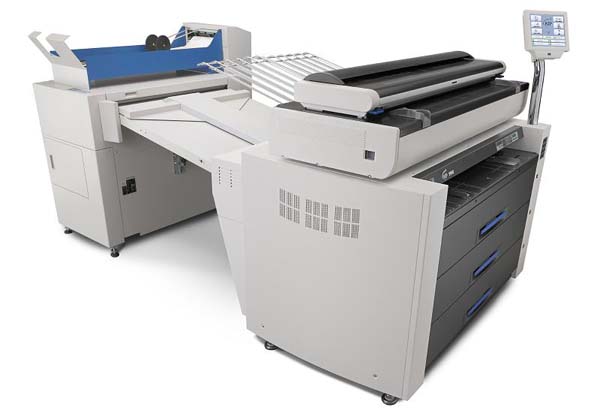

Сканер KIP 2300, як і попередні зразки техніки KIP, можна використовувати в широкому діапазоні конфігурацій. При роботі з принтером KIP можлива компактна конфігурація, коли сканер KIP 2300 встановлюється на верхній панелі принтера KIP і разом з принтером складає інтегровану широкоформатну систему копіювання, сканування та мережного друку.

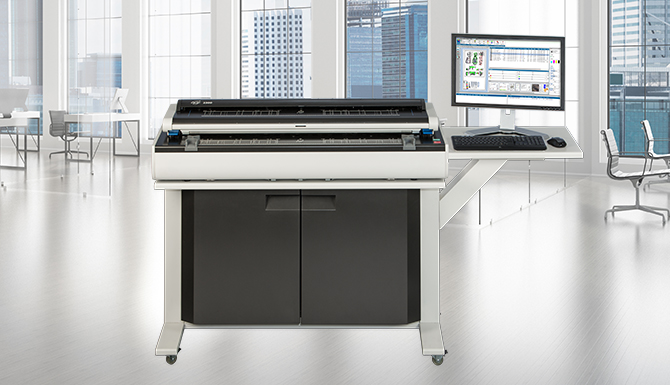

Замовник може вибрати модульний (розподілений) варіант підключення сканера KIP 2300 із принтером KIP. При цьому варіанті сканер KIP 2300 встановлюється на столі або на опціональній стійці, в яку може вбудовуватися комп'ютер (скан-сервер) і монітор для управління сканером (також поставляються окремі стійки для скан-сервера). У цьому варіанті підключення до контролера KIP System K принтера KIP може здійснюватися через локальну комп'ютерну мережу.

За екологічними та енергозберігаючими параметрами сканер KIP 2300 відповідає вимогам міжнародної програми Energy Star.

Швидкість чоробілого сканування				Швидкість кольорового сканування
dpi	KIP 2300			dpi	KIP 2300
600x600	127мм/с	7,6м/хв		600x600	51мм/с	3м/хв
400x400	190мм/с	11,4м/хв		400x400	76мм/с	4,6м/хв
300x300	254мм/с	15,2м/хв		300x300	102мм/с	6,1м/хв
200x200	304мм/с	18,3м/хв		200x200	152мм/с	9,2м/хв

Детальні характеристики

Назва	Опис
Базова конфігурація	Настільний. Може встановлюватись на спеціальній стійці (опція)
Метод сканування	Протяжка аркуша 2 тракти сканування (верхній – для гнучких оригіналів; Нижній – для гнучких та жорстких оригіналів).
Механізм сканування	3 CCD камери з оптичною системою зменшення (3 CCD RGB 7450 пікс.).
Роздільна здатність	100-2400dpi
Оптична роздільна здатність	600dpi
Типи матеріалів	Як гнучкі так і жорсткі.
Формат матеріалу	Ширина: 210мм - 1066.8мм (але відсканується 914.4мм), Довжина: 210мм - 16м, Товщина: 0,05 - 1,6мм
Режими сканування	1 біт монохромний режим. 4 біт тоновый режим. 8 біт тоновый режим. 24 біт кольоровий режим.
Інтерфейс	USB 3.0: для керування та передачі даних. HIL (High-speed Image Link): для передачі даних.
Обробка зображення	Технологія KIP RTT (Real Time Thresholding) – адаптивне придушення фону в реальному часі.
Додаткові функції	Стійка на підлогу; Інсталяційний комплект для кріплення на вершині принтера KIP; Варіанти комплектації пакетів програмного забезпечення
Ємність лотків	Передній лоток: макс. кількість оригіналів: прибл. 20 аркушів формату до 36”x48”. Задній лоток: макс. кількість оригіналів: прибл. 50 аркушів формату до 36”x48”.
Електроживлення	100В-240В, 50-60Гц
Максимальна споживча потужність	50Вт в режимі очікування 120Вт в режимі сканування
Габарити і вага	1366 х 543 х 318 мм, 76кг
